Ford Ranger 2011-14 (3.2D TDCi) / SAFA

* Aprietes  o Torques:

Torque Culata (Cylinder Head):

  + 1ª Secuencia –  Pernos #1 al 12 (7,3 lbs.pie / 10 Nm)

  + 2ª Secuencia –  Pernos #13 al 22 (3,6 lbs.pie / 5 Nm)

  + 3ª Secuencia –  Pernos #1 al 12 (14,7 lbs.pie / 20 Nm)

  + 4ª Secuencia –  Pernos #13 al 22 (7,3 lbs.pie / 10 Nm)

  + 5ª Secuencia –  Pernos #1 al 12 (36,8 lbs.pie + 180° / 50 Nm + 180°)

  + 6ª Secuencia –  Pernos #13 al 22 (18,4 lbs.pie + 180° / 25 Nm + 180°)

Torque Cojinetes de Cigüeñal (Main Bearing): ***Reemplazar Pernos

  + 1ª Secuencia – 11 lbs.pie / 15 Nm

  + 2ª Secuencia – 14,7 lbs.pie / 20 Nm

  + 3ª Secuencia – 25,8 lbs.pie / 35 Nm

  + 4ª Secuencia – 59 lbs.pie /80 Nm

  + 5ª Secuencia – 90°

Torque Árbol de Levas (Camshaft Carrier Cap):

  + 1ª Secuencia –  Pernos #1 al 28 (3 lbs.pie / 4 Nm)

  + 2ª Secuencia –  Pernos #1 al 26 (11 lbs.pie / 15 Nm)

  + 3ª Secuencia –  Pernos #27 al 28 (6 lbs.pie / 8 Nm)

  + 4ª Secuencia –  Pernos #1 al 26 (17 lbs.pie / 23 Nm)

  + 5ª Secuencia –  Pernos #27 al 28 (7 lbs.pie / 10 Nm)

* Secuencia de Torque de Arbol de Levas:

Torque Piñón de Cigueñal (Crankshaft Pulley):

  + 1ª Secuencia –  33 lbs.pie + 120° / 45 Nm + 120°

Torque Piñón de Árbol de Levas (Camshaft Gear):

  + 1ª Secuencia –  24,3 lbs.pie / 33 Nm

Torque Cojinetes de Biela (Rod Bearing): ***Reemplazar Pernos

  + 1ª Secuencia – 18 lbs.pie / 25 Nm

  + 2ª Secuencia – 44 lbs.pie + 90° / 60 Nm + 90°

Torque Volante de Motor (Flywheel):

  + 1ª Secuencia – 11 lbs.pie / 15 Nm

  + 2ª Secuencia – 22 lbs.pie / 30 Nm

  + 3ª Secuencia – 5,3 lbs.pie / 75 Nm

Torque Bomba Aceite de Carter (Crankcase Oil Pump):

  + 1ª Secuencia –  7 lbs.pie / 10 Nm

Torque Polea de Bomba de Combustible (Fuel Injection Pump Sprocket):

  + 1ª Secuencia –  33 lbs.pie / 45 Nm

Torque Bomba de Combustible (Fuel Injection Pump):

  + Pernos Hexagonal –  17,7 lbs.pie / 24 Nm

  + Pernos Torx–  22 lbs.pie / 30 Nm

Torque Múltiple de Admisión (Inlet Manifold):

  + 1ª Secuencia – 11 lbs.pie / 15 Nm

Torque Múltiple de Escape (Exhaust Manifold):

  + Pernos – 17 lbs.pie / 23 Nm

  + Tuercas – 29,5 lbs.pie / 40 Nm

  + Espárragos – 14 lbs.pie / 19 Nm

Torque Bomba de Agua (Water Pump):

  + 1ª Secuencia – 17 lbs.pie / 23 Nm

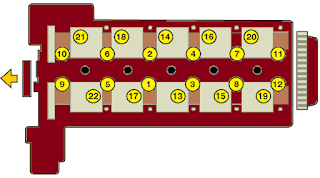

* Secuencia de Torque de Culata:

* Marcas de Sincronización (Haz Click)

* Otros:

Año: 2011 - 2012 -  2013 - 2014

Modelo Motor: SAFA

Distribución: DOHC

Cilindrada: 3,198cc

Orden de Encendido: 1-2-4-5-3

Torque Bujías Incandescente: 9,5 lbs.pie / 13 Nm

Regulación de Válvulas:

- Hidráulico (NO Requiere Regulación)
